DIAGNOSTICO DE RED

Un sistema de cableado estructurado es la infraestructura de cable destinada a transportar, a lo largo y ancho de un edificio, las señales que emite un emisor de algún tipo de señal hasta el correspondiente receptor.

Un sistema de cableado estructurado es físicamente una red de cable única y completa. Con combinaciones de alambre de cobre (pares trenzados sin blindar UTP), cables de fibra óptica bloques de conexión, cables terminados en diferentes tipos de conectores y adaptadores.

Características:

•         Los subsistemas son independientes.

•         Funcionan bajo una topología de árbol.

•         Son flexibles y prevén posibilidades de crecimiento.

•         De fácil administración por parte del cliente.

Beneficios:

•         Soporta múltiples servicios.

•         Económicos al momento de cambios y expansiones.

•         Bajo costo de mantenimiento.

•         Excelente relación Precio/Valor.

Ventajas:

•         Administración Centralizada.

•         Una sola canalización para todos los servicios.

•         Menor espacio de ocupación para los cuartos de cableado.

ELEMENTOS PRINCIPALES DE UN CABLEADO ESTRUCTURADO

•    CABLEADO HORIZONTAL

ü               Cableado desde el armario de telecomunicaciones a la toma del usuario, no se  permiten empalmes, puentes y derivaciones a lo largo de todo el trayecto del  cableado

ü               Se debe considerar su proximidad con el cableado eléctrico que genera altos niveles de interferencia electromagnética (motores, elevadores, transformadores etc,) y cuyas limitaciones se encuentran en el estándar ANSI/EIA/TIA 568.

ü        La máxima longitud permitida independientemente del tipo de medio de Tx utilizado es 100m = 90m + 3m usuario + 7m patch pannel.

• CABLEADO VERTICAL O BACKBONE

El término backbone también se refiere al cableado troncal o subsistema vertical en una instalación de red de área local que sigue la normativa de cableado estructurado.

El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos.

• CUARTO DE TELECOMUNICACIONES

      CARACTERÍSTICAS:

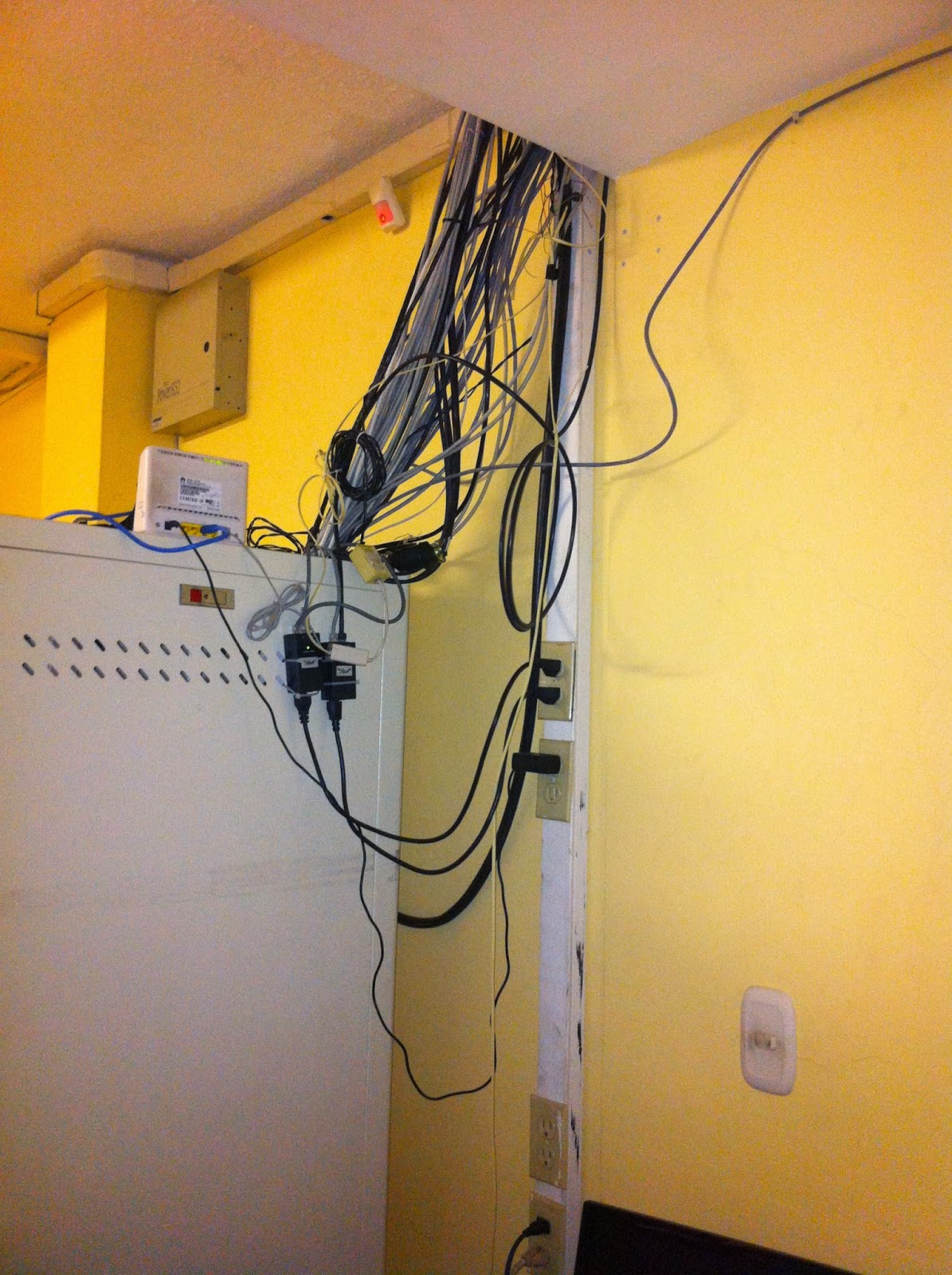

ANÁLISIS DEL CABLEADO ESTRUCTURADO DEL EDIFICIO MARACHUARE.

Según la norma EIA/569 los cables no deben quedar a la intemperie y el Switch debe estar dentro de una caja de protección.

Se debe mantener el cuarto de Telecomunicaciones limpio y organizado.

Los rack de telecomunicaciones deben de contar con al menos 82 cm de espacio de trabajo libre alrededor (al frente y detras) de los equipos y paneles de comunicaciones. La distancia de 82 cms se debe medir a partir de la superficie mas la salida del rack.

Deben estar organizados de la siguiente manera:

El equipo no relacionado con telecomunicaciones no debe instalarse dentro, pasar a través o entrar en el cuarto de paneles.
